データ制作ガイド
対象商品
こちらのガイドは以下の商品が対象です。
- ・卓上POP
※「QRコード」は株式会社デンソーウェーブの登録商標です。
卓上POPのデータ制作手順
-

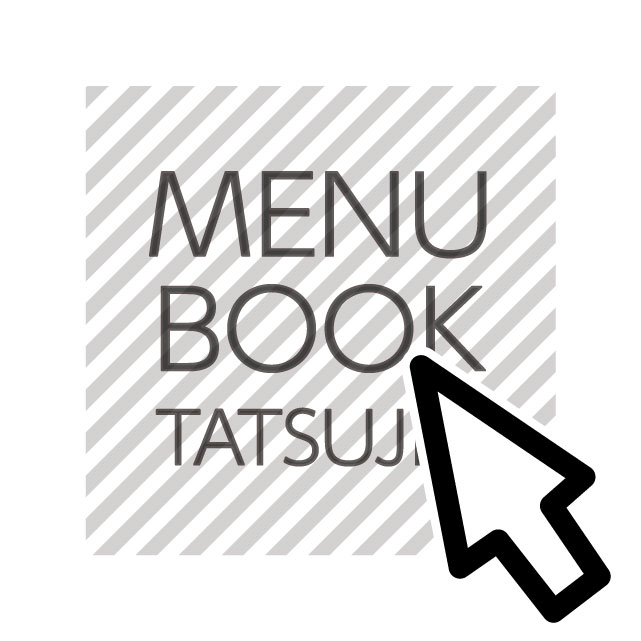

デザインを配置する
-
カットパスを作成する
入稿用テンプレートについて
- ・Illustrator / Photoshopのソフトを使用して、データ制作いただく方は必ずご確認ください。
- ・Illustrator / Photoshopでご入稿の際は、必ず弊社テンプレートの使用をお願いいたします。
以下よりテンプレートをダウンロードできます。
（Illustrator / Photoshopひとつのフォルダにまとまっています）
カットラインの作り方
-

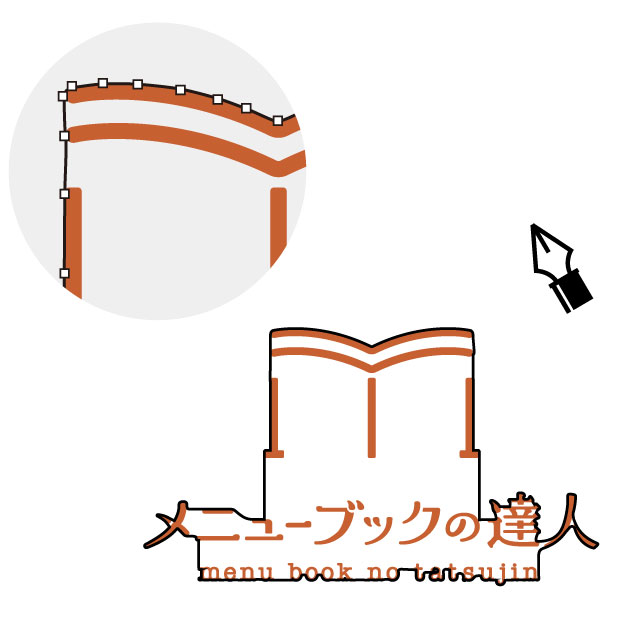

画像のまわりをペンツールでなぞります。
-

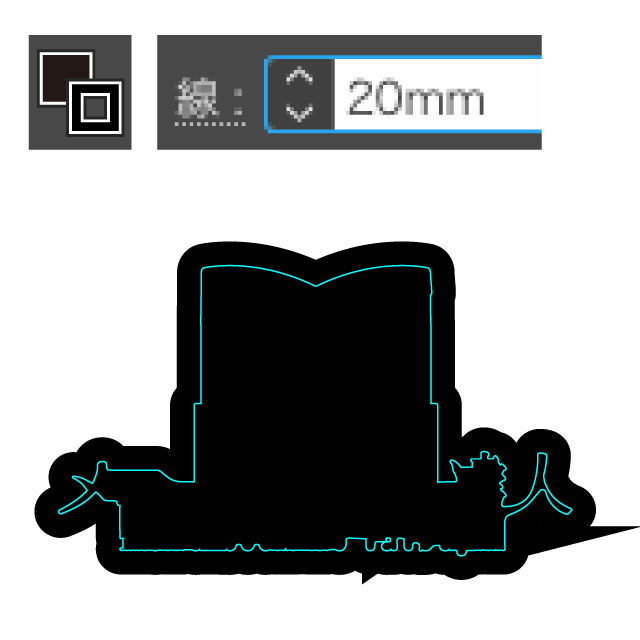

「ツールバー」の「カラー」から 線と塗りに色をつけ、間隔を開ける分だけ線幅を太くします。
-

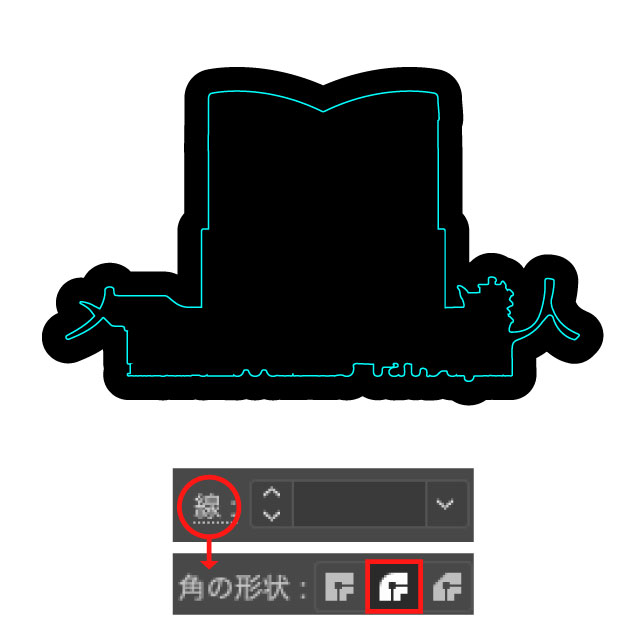

カクカクとした仕上がりになっているので、線に丸みをつけます。
-

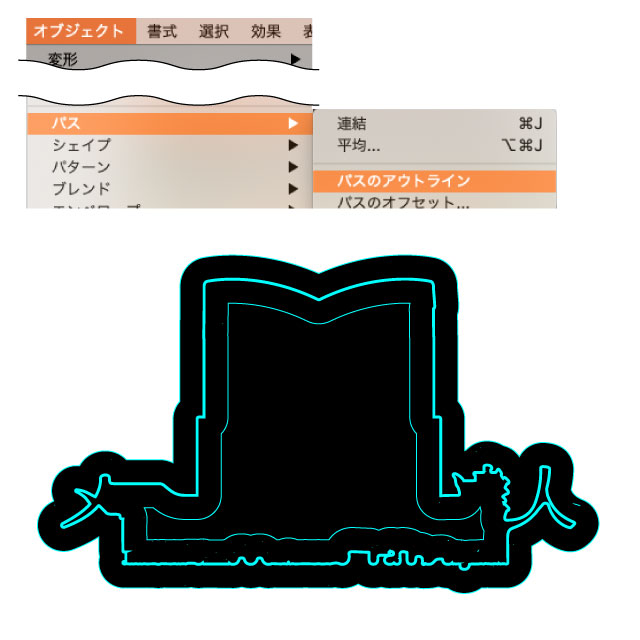

オブジェクト＞パス＞パスのアウトラインを行います。
-

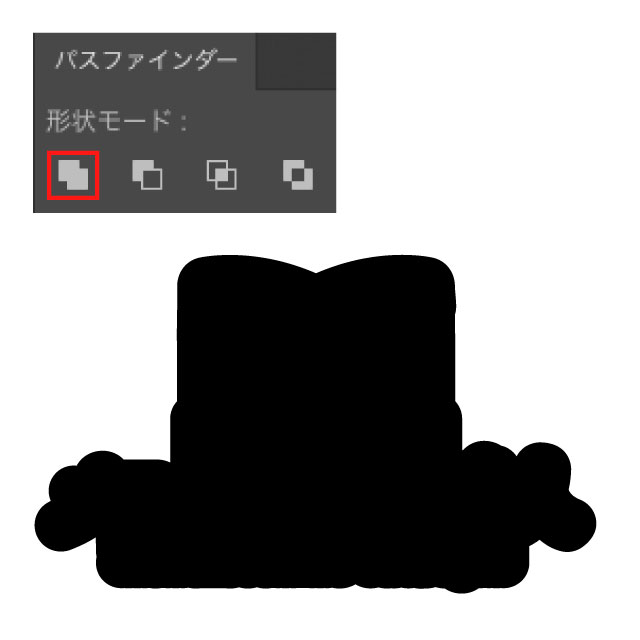

パスファインダーで形を一つにします。
-

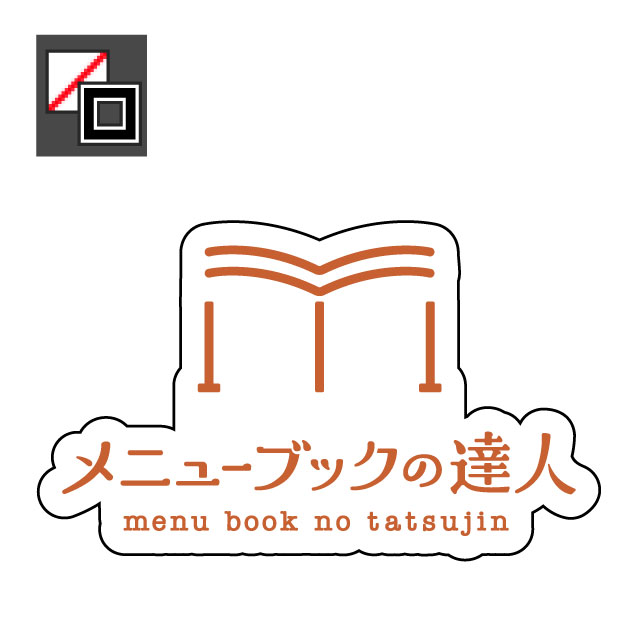

線の色を変えます。
-

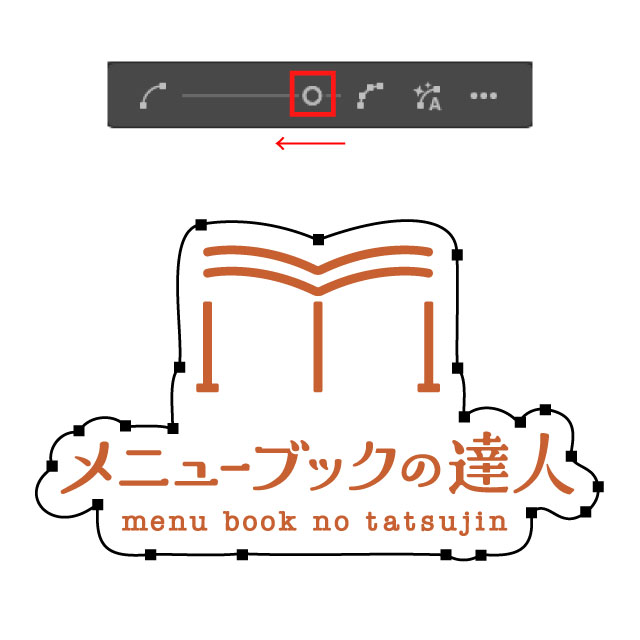

オブジェクト＞パス＞単純化 でパスを少なくします。
-

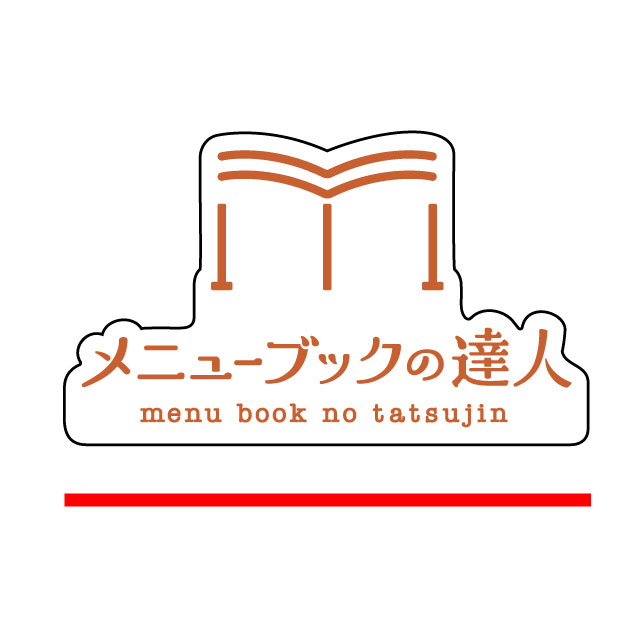

パネル下部のカットライン（卓上との設置面）が
水平になるように調整してください。 -

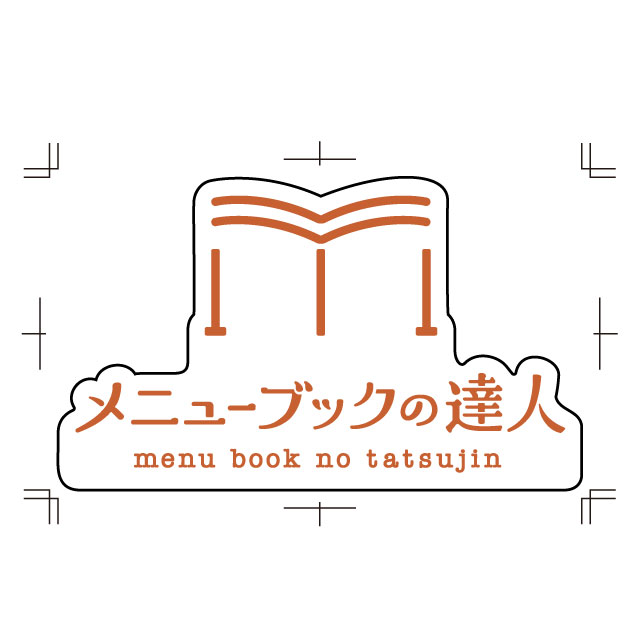

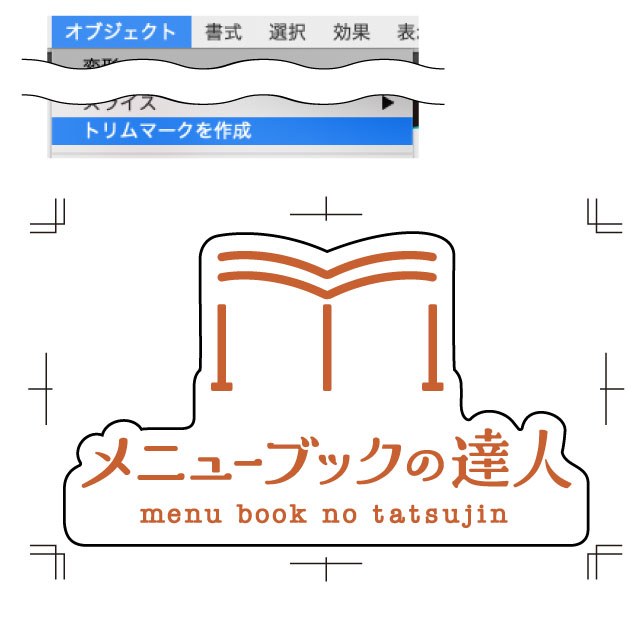

オブジェクト＞トリムマークを作成で、トリムマークを作成します。
-
完成です！
カットライン制作時の注意点
- ・カットラインデータは必ずIllustratorのペンツールで作成してください。
- ・レイヤーは「画像」「カットライン」「トリムマーク」でわけていただき、カットラインを選択してトリムマークをつけてください。
- ・幅が最小でも10センチ以上になるように制作をお願いします。
- ・カットラインは黒線（K100%）で表示してください。デザインが黒でカットラインが見えなくても問題ございません。

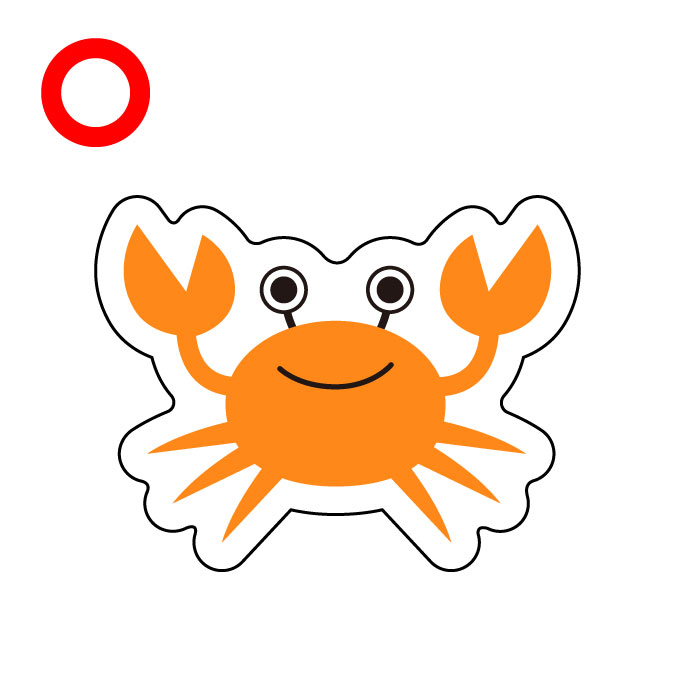

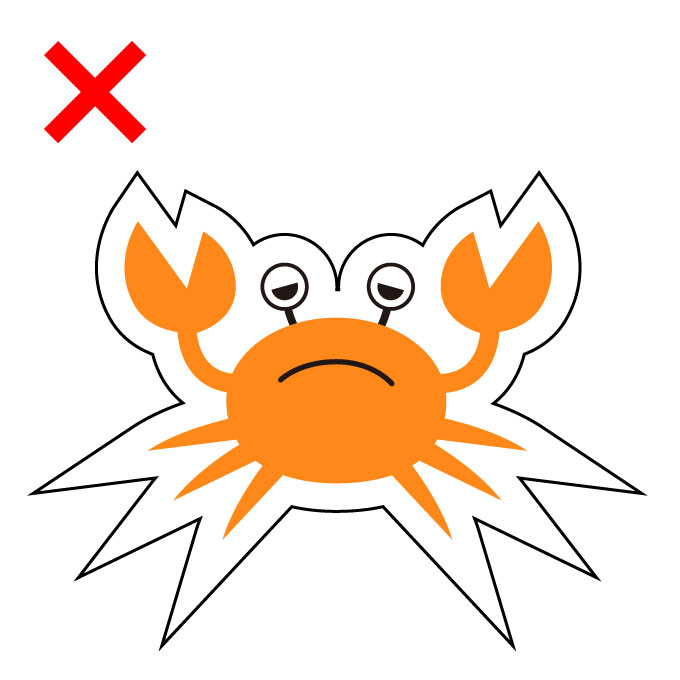

・複雑なカットライン、鋭利なカットラインは印刷機のエラーになる恐れがあります。
入り組まず、ゆるやかなカットラインをご制作ください。

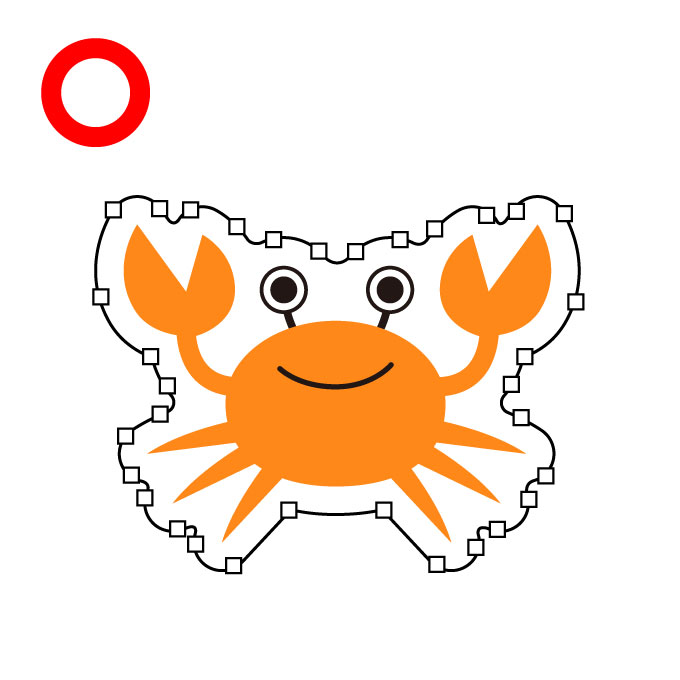

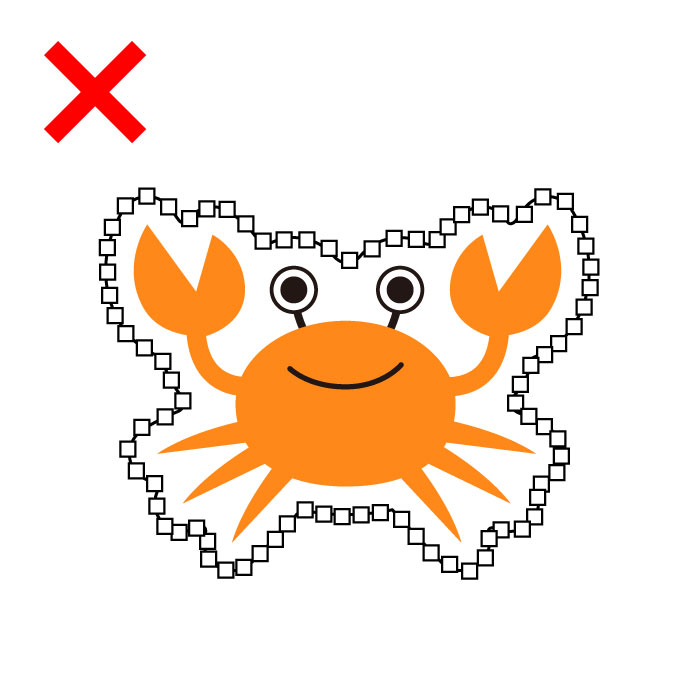

・カットラインのアンカーポイント同士の間は5ミリ以上あけてください。
アンカーポイントが少ないほうが仕上がりがなめらかで綺麗です。

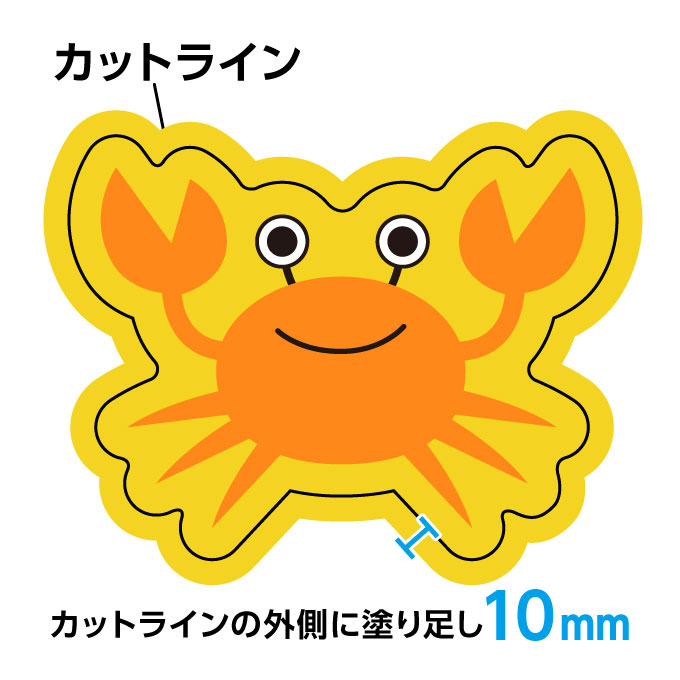

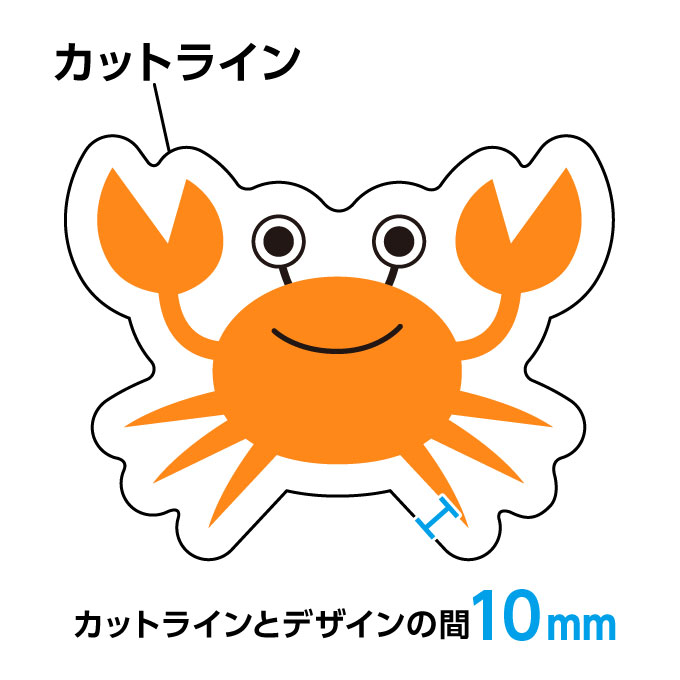

・デザインとカットラインの間は10ミリ以上あけてください。

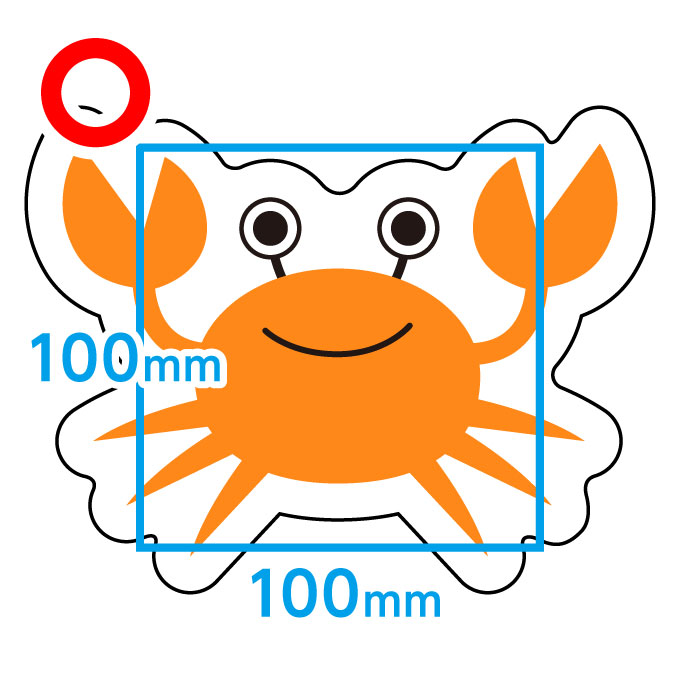

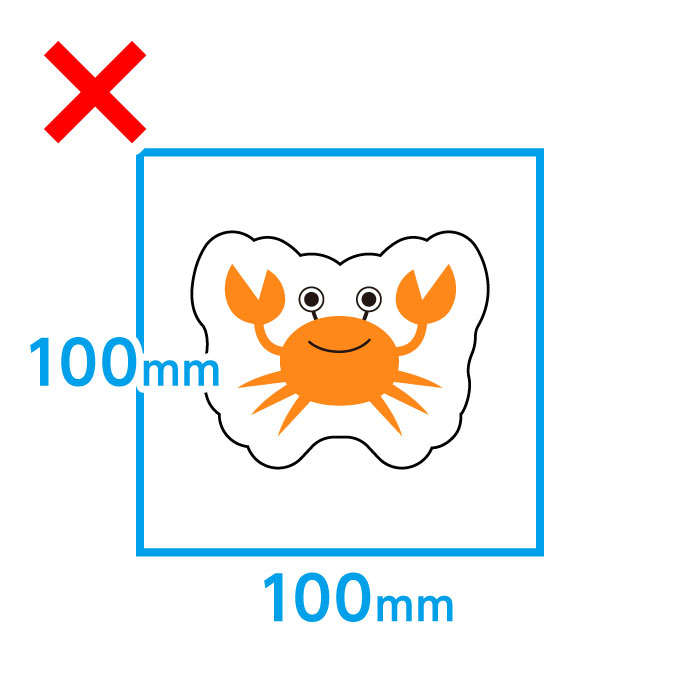

・全体の最小サイズは100mm×100mm以上を推奨しています。
それより小さいサイズについては作成自体は可能ですが、保証対象外となります。

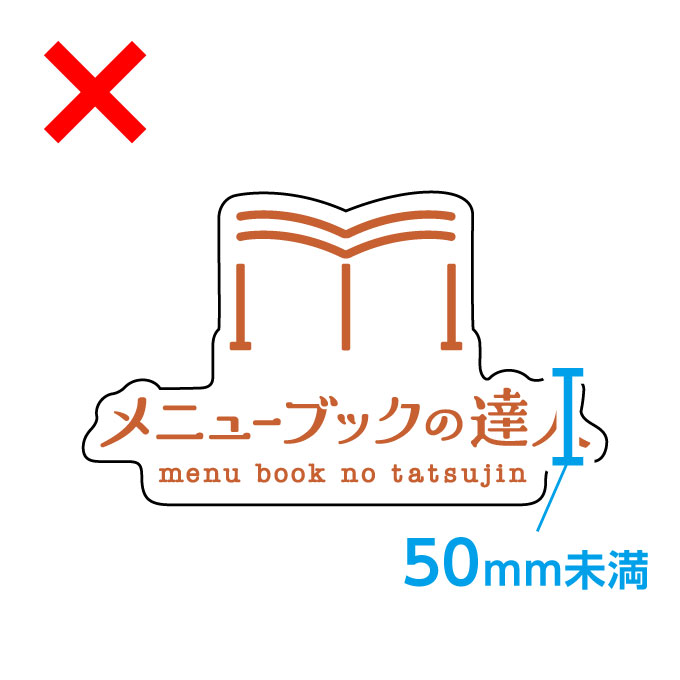

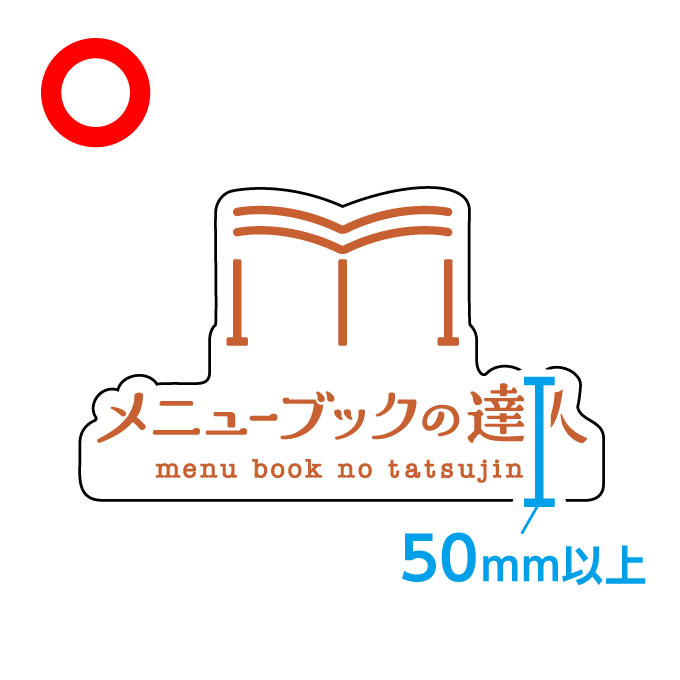

・カットパスの最小幅は50mm以上を推奨しています。
それより小さい幅については作成自体は可能ですが、保証対象外となります。
卓上POPデータ制作時の注意点
- ■データ破損防止のため、必ずデータを圧縮してからご入稿ください。
- ■デザインは実寸サイズで作成してください。
データ制作が難しい場合
こちらのカットライン制作代行サービスをご利用ください。
